タイトルマーク 除水装置 JCシリーズ

<装置概要>

レトルト処理や殺菌・冷却処理後の包装食品または各種洗浄後の商品表面に付着した水滴をエアーブローにて衛生的に除去する装置です。


<特徴>

-コンパクトで高性能-

必要な機能を追求し、コンパクトボディに仕上た省エネタイプです。
ノズル幅はワークのサイズに合わせて最適な幅を選定することで、最大の除水効率を実現しています。
インバーターによりノズルの風量は無段階に調整でき、ノズルの高さもハンドルにより簡単に調整できます。
コンベヤスピードはスピードコントローラーにより簡単に変更ができます。

-メンテナンスが容易-

操作スイッチ類・電装関係は防水仕様となっていますので洗浄時も安心です。
フレーム・カバー類は耐水性に優れ、シンプルな構造でメンテナンス・調整が簡単です。

-洗浄性に優れ衛生的-

除水部はノズルカバーが簡単に取り外せ、洗浄性に優れ、常に清潔に保つことができます。
ネットコンベヤ式の除水装置は泡洗浄ができます。(一部の特殊な機種を除く)
除水ノズルが片持ち構造のため、除水部の確認が容易にできます。

senzyou_eisei_1メンテナンス方法詳細へ  senzyou_eisei_2洗浄方法詳細へ  senzyou_eisei_3カバー取外し詳細へ
 ノズル・カバーは工具なしで
簡単に取外し
泡洗浄ができる フレームカバーも簡単に取外し


<対象商品例>

真空パック・レトルトパウチ・スタンディングパウチ・缶詰・瓶詰等商品・各種洗浄後の商品・ハム・ソーセージなど


targetwork_1 targetwork_2 targetwork_4 targetwork_4
ソーセージの表面 キャップ部を重点的に スタンディングパウチ  レトルトパウチの表面

      ※スタンディングパウチ対応タイプ(JC2-SN)や、カップ・パウチ兼用タイプ(JC2-CP)もあります。


<装置動画>

動画で実際の動作を確認できます。

video_jc

<仕様>

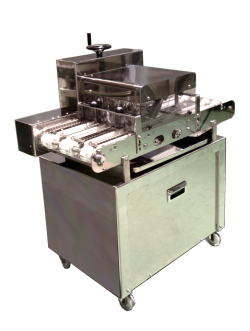

  除水装置 JC2 標準型 ブロワー1基
jc_jc2機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 340 mm
搬送高さ  805 ± 45 mm
機械寸法 565W*1010L*1200H
機械重量  約160 kg
コンベヤスピード  3~10 m/min
(仕様により20m/min可)
コンベヤ仕様  SUSチョコネット
上部ノズルパイプ   2列(高さ調整ハンドル付)
下部ノズルパイプ 2列
風力調整  インバーター制御
風速(Max)  約120 m/sec
 電源電圧 200V / 50,60Hz
消費電力  3.8 kw/h

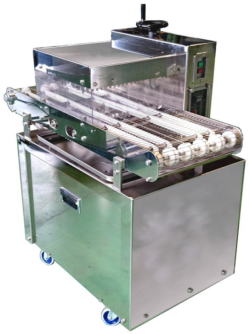

  除水装置 JC2-WB 標準型 ブロワー2基
jc_wb機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 360 mm
搬送高さ  805 ± 45 mm
機械寸法 700W*1100L*1200H
コンベヤスピード  5~20 m/min
(仕様により30m/min可)
コンベヤ仕様  SUSチョコネット
上部ノズルパイプ   4列(高さ調整ハンドル付)
下部ノズルパイプ 4列
風力調整  インバーター制御
風速(Max)  約120 m/sec
 電源電圧 200V / 50,60Hz
消費電力  7.5 kw/h


  除水装置 JC2-TB ブロワー3基型
jc_tb機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 360 mm
搬送高さ  805 ± 45 mm
機械寸法 700W*1810L*1200H
コンベヤスピード  12~25 m/min
コンベヤ仕様  SUSチョコネット
上部ノズルパイプ   6列(高さ調整ハンドル付)
下部ノズルパイプ 6列
風力調整  インバーター制御
風速(Max)  約120 m/sec
 電源電圧 200V / 50,60Hz
消費電力  12 kw/h


  除水装置 JC2-DDK 小袋対応型
jc_ddk機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 例) 280mm
搬送高さ  805 ± 45 mm
機械寸法 565W*1010L*1200H
機械重量  約 160 kg
コンベヤスピード  3~10 m/min
(仕様により20m/min可)
コンベヤ仕様  SUSバランスネット
上部ノズルパイプ   2列(高さ調整ハンドル付)
下部ノズルパイプ 2列
風力調整  インバーター制御
風速(Max) 約 120 m/sec
 電源電圧 200V / 50,60Hz
消費電力  3.8 kW/h


 除水装置 JC2-CP カップ対応型 (パウチ兼用)
jc_cp機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 カップ容器の形状に
より変更
搬送高さ  805 ± 45 mm
機械寸法 565W*1010L*1200H
機械重量  約160 kg
コンベヤスピード  3~10 m/min
(仕様により20m/min可)
コンベヤ仕様  SUSチョコネット
上部ノズルパイプ   2列(高さ調整ハンドル付)
下部ノズルパイプ 2列
風力調整  インバーター制御
風速(Max) 約 120 m/sec
 電源電圧 200V / 50,60Hz
消費電力  3.8 kW/h


  除水装置 JC2-SN スタンディングパウチ対応型
jc_sn機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 例) 260mm
搬送高さ  805 ± 45 mm
機械寸法 565W*1010L*1200H
機械重量  約 160 kg
コンベヤスピード  3~10 m/min
(仕様により20m/min可)
コンベヤ仕様  SUSチョコネット
上部ノズルパイプ   2列(高さ調整ハンドル付)
下部ノズルパイプ 2列
サイドノズルパイプ 1列(角度調整可)
風力調整  インバーター制御
風速(Max) 約 120 m/sec
 電源電圧 200V / 50,60Hz
消費電力  3.8 kW/h


  ローラーコンベヤ式除水装置 JCR-WB ピンホール対策タイプ
jc_jcrwb機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 240 mm
搬送高さ  860 mm
機械寸法 700W*1920L*1420H
コンベヤスピード  15~30 m/min
コンベヤ仕様  SUSローラー
上部ノズルパイプ   6列(高さ調整ハンドル付)
下部ノズルパイプ 6列
風力調整  インバーター制御
風速(Max)  約120 m/sec
 電源電圧 200V / 50,60Hz
消費電力  7.5 kw/h


  ローラーコンベヤ式除水装置 JCR-TB 幅広コンベヤタイプ
jc_jcrtb機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 460 mm
搬送高さ  1000 mm
機械寸法 920W*1920L*1420H
コンベヤスピード  10~20 m/min
コンベヤ仕様  SUSローラー
上部ノズルパイプ   6列(高さ調整ハンドル付)
下部ノズルパイプ 6列
風力調整  インバーター制御
オプション 防音カバー
 電源電圧 200V / 50,60Hz
消費電力  12 kW/h


  除水装置 JC2-WIDE 幅広コンベヤタイプ
jc2_wide機種の詳細ページへ移動

<→PDFカタログ ダウンロード>
除水有効幅 1200 mm
搬送高さ  1200 mm
機械寸法 1800W*3600L*1650H
コンベヤスピード  8~20 m/min
コンベヤ仕様  SUSチョコネット
上部ノズルパイプ   3列(高さ調整ハンドル付)
下部ノズルパイプ 3列
風力調整  インバーター制御
 電源電圧 200V / 50,60Hz
消費電力  13 kW/h
<→ 除水装置総合 PDFカタログ ダウンロード>

お客様の生産商品・生産量に合わせて仕様を変更することも可能です。
詳しい資料をご覧になりたい方は 電話・FAX・メールでお気軽にお問い合わせ下さい。
