スパイラル保温殺菌装置CONCEPT

ホーム > 製品紹介 > 機種一覧 > スパイラル保温殺菌装置

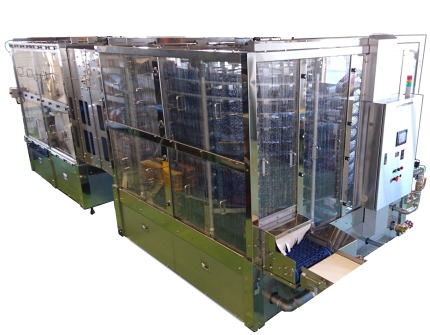

タイトルマーク スパイラル保温殺菌装置

<装置概要>

充填包装機等より排出されるワークの温度をキープしながら保温殺菌する装置です。
1ラインで複数の商品を生産している場合でも、商品ごとに殺菌時間を設定できます。
コンベヤをスパイラル状に構成し、スチームの熱で殺菌処理をします。


<特徴>

-コンパクト設計・省スペース設置-

スパイラル構造のため、通常よりも小さな設置スペースで殺菌時間(距離)を確保することができます。
また、ISSのスパイラル装置はコンパクト設計の為、さらに省スペースの保温殺菌処理を実現します。

-スチーム式-

スチーム式を採用することにより、庫内の昇温時間を短縮できます。
そのため、短時間で目標温度へ到達することができ、稼動までの準備時間を短縮できます。

-連結できる-

冷却用のスパイラル装置との連結もできるため、1台目は高温充填後の「保温殺菌用」、2台目は「冷却用」という組み合わせも可能です。
(スパイラル冷却装置の詳細につきましてはこちら → スパイラル冷却装置)

-多彩なレイアウト-

搬入・搬出方向が自由に選べます。


<対象商品>

レトルトパウチ・ピロー袋・3方シール袋・ゼリーカップ容器・トレー容器・各種スタンディングパウチ等


<仕様>

スパイラル保温殺菌装置
PDFカタログ表示

概略仕様
機台寸法 2400W*2400L*2600H 殺菌仕様 スチーム殺菌方式
搬送仕様 樹脂ベルト、SUSベルト 処理能力 例)商品形状:150W*200L*30H
  処理能力:60袋/分
処理速度 5~20 m/min 電源電圧 200V/50,60Hz 三相

※機台寸法及び処理能力等は仕様により異なります。
 お客様の用途に合わせて、最適な仕様で製作致します。

<→PDFカタログ表示>

<装置動画>

動画で実際の動作を確認できます。



前後工程を含め、特殊タイプも設計・製作しております。


<搬送コンベヤ>

お客様の用途に合わせて、ベルトの種類を選べます。


コンベヤ種類
樹脂ベルト SUSベルト


<タッチパネル付き制御盤>

-品種の切替-

品種切替時、タッチパネルから品種ごとにあらかじめ設定した冷却時間に変更することができます。

-運転状況の表示-

設定中の「冷却時間」、稼働中の「運転速度」を確認できます。
装置に異常や注意喚起がある場合、「各種異常メッセージ」、「水位・水温注意メッセージ」を表示します。

-駆動部単体動作確認ができる-

運転モードを「手動操作」に切り替えることで各モーター・シャワーポンプを単体で動作することができます。
異常時の単体動作確認や点検時に役立ちます。
※保守・管理者様向けの機能になります。


操作タッチパネル
表示は要望に合わせてカスタム可能

お客様の生産商品・生産量に合わせて仕様を変更することも可能です。
詳しい資料をご覧になりたい方は 電話・FAX・メールでお気軽にお問い合わせ下さい。
