タイトルマーク 整列コンベヤ

<装置概要>

深絞り成形機等より多列にて排出されるワークを1列に整列させ、金属検出機・X線検査機等に供給する装置です。
コンベヤスピードの コンベヤスピードの調整とスイッチの切換で、2列から1列へ、また3列から1列への
整列が可能です。


<特徴>

-簡単切替-

スイッチの切替で「2列から1列変換」・「3列から1列変換」の変更が簡単にできます。



<対象商品>

多列で包装され排出される、
深絞包装のハムやソーセージ・トレー容器入りの食品(惣菜・パスタ等や冷凍食品)・個装された医療用品など様々なワークに対応が可能です。


焼豚ブロック ハム チーズ ソーセージ

<整列イメージ>

ワークを多列にて受取り、1列に整列させて排出します。
2列から1列へ、3列から1列への整列が1台の装置で可能です。

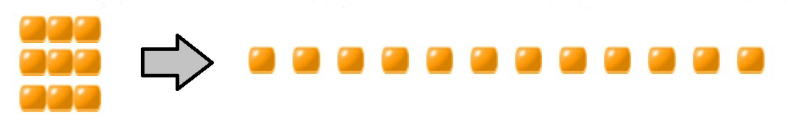

3列受け取り                       1列に変換

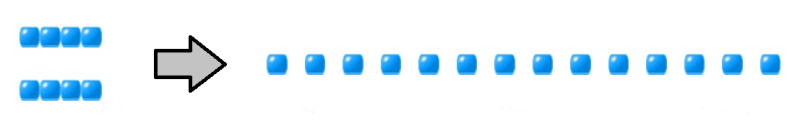

2列受け取り                       1列に変換



<仕様>

概略仕様
PDFカタログ表示 機械寸法 620W*1600L*1060H
搬送高さ  820±40 mm
機械材質 SUS仕様(モーター類は除く)
ベルト仕様 プラスチックベルト (PP 白色)
ワークガイド SUS 幅調整型
多列コンベヤスピード 5 ~ 20 m/min
出口コンベヤスピード  15 ~ 30 m/min
電源電圧   200V/50,60Hz
消費電力  約 200 w/h
【説明】

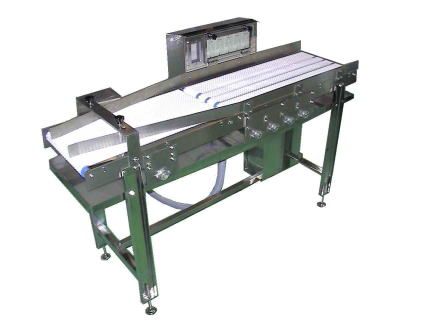

写真の機種は、2列から1列へ、または3列から1列へと、ワーク列数の切換可能な整列コンベヤです。
3列のみなど、ワークの列数を固定した機種もございます。
4列などの多列処理仕様も設計・製作致します。

※機台寸法及び処理能力等は仕様により異なります。

<→PDFカタログ表示>

<装置動画>

動画で実際の動作を確認できます。



前後工程を含め、特殊タイプも設計・製作しております。



<各部詳細>


ワークの大きさに合わせて
ガイド幅を調整
干渉しやすいワークには
多列側にワークガイド取付
コンベヤスピード調整部は
透明カバーで防水仕様


お客様の生産商品・生産量に合わせて仕様を変更することも可能です。
詳しい資料をご覧になりたい方は 電話・FAX・メールでお気軽にお問い合わせ下さい。
