<装置概要>

充填包装機等より排出されるワークを、設定温度まで冷却する装置です。
1ラインで複数の商品を生産している場合でも、商品ごとに冷却時間を設定できます。
コンベヤをスパイラル状に構成し冷却水をシャワー状に噴霧し処理します。
(水冷方式の他に、空冷方式による冷却も可能)


<特徴>

■コンパクト設計・省スペース設置

スパイラル構造のため、通常よりも小さな設置スペースで冷却時間(距離)を確保することができます。
また、ISSのスパイラル装置はコンパクト設計の為、省スペースで高い冷却性能を実現します。

■短時間で出荷

高温充填されたワークを短時間で冷却することができます。
箱詰までの無駄な一時保管スペースや時間が短縮されます。

■連結できる

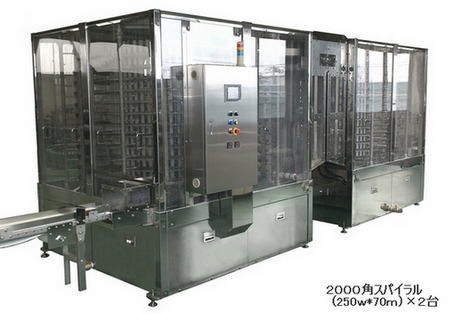

装置1台で冷却時間が足りない場合、2台を連結させることで冷却時間を確保することができます。
保温殺菌用のスパイラル装置との連結もできるため、1台目は高温充填後の「保温殺菌用」、2台目は「冷却用」という組み合わせも可能です。
スパイラル保温殺菌装置の詳細はこちら → スパイラル保温殺菌装置

■多彩なレイアウト

搬入・搬出方向が自由に選べます。


<対象商品>

レトルトパウチ・ピロー袋・3方シール袋・ゼリーカップ容器・トレー容器・各種スタンディングパウチ・小袋 等


<仕様>

スパイラル冷却装置
sp_1PDFカタログ保存

概略仕様 (SP25070タイプ)
機台寸法 2000W*2000L(4000L)*2200H 冷却仕様 シャワー冷却方式
搬送仕様 樹脂ベルト、チョコネット 処理能力 例)商品形状:150W*200L*30H
  処理能力:60袋/分
処理速度 5~20 m/min 電源電圧 200V/50,60Hz 三相
機械重量 約 2000 kg 消費電力 約 17 kw/h

※機台寸法及び処理能力等は仕様により異なります。
 お客様の用途に合わせて、最適な仕様で製作致します。

<→PDFカタログ ダウンロード>

<装置動画>

動画で実際の動作を確認できます。

video_sp

前後工程を含め、特殊タイプも設計・製作しております。


<搬送コンベヤ>

お客様の用途に合わせて、ベルトの種類を選べます。


コンベヤ種類
sp_zyushinet1 sp_zyushinet2
樹脂ベルトタイプ1 樹脂ベルトタイプ2
sp_chokonet
チョコネットタイプ


<タッチパネル付き制御盤>

-品種の切替-

品種切替時、タッチパネルから品種ごとにあらかじめ設定した冷却時間に変更することができます。

-運転状況の表示-

設定中の「冷却時間」、稼働中の「運転速度」を確認できます。
装置に異常や注意喚起がある場合、「各種異常メッセージ」、「水位・水温注意メッセージ」を表示します。

-駆動部単体動作確認ができる-

運転モードを「手動操作」に切り替えることで各モーター・シャワーポンプを単体で動作することができます。
異常時の単体動作確認や点検時に役立ちます。
※保守・管理者様向けの機能になります。


操作タッチパネル
sp_tp 表示は要望に合わせてカスタム可能

お客様の生産商品・生産量に合わせて仕様を変更することも可能です。
詳しくは 電話・FAX・メールでお気軽にお問い合わせ下さい。
