除水装置 JC2−WIDECONCEPT

ホーム > 製品紹介 > 機種一覧 > 除水装置 JCシリーズ > JC2-WIDE

タイトルマーク 除水装置 JC2-WIDE (幅広タイプ ブロワー2基型)

<装置概要>

レトルト処理や殺菌・冷却処理後の包装食品または各種洗浄後の商品表面に付着した水滴を
高圧エアーブローにて衛生的に除去する装置です。
幅広タイプのため、多列横並びに整列して流れてくる商品を一列ごとに除水処理することができます。


<特徴>

-高性能-

インバーターによりノズルの風量は無段階に調整でき、ノズルの高さもハンドルにより簡単に調整できます。
コンベヤスピードはスピードコントローラーにより簡単に変更ができます。

-ワーク押さえネット-

除水エアーによりワークの位置がずれてしまうことのないように設置してあります。
簡単なボタン操作で、ワーク押えネットコンベヤが昇降し、ワークを上下のコンベヤで挟みます。
これにより、軽量なワークなどの位置ズレを嫌うインラインの使用にも対応できます。

-防音カバー-

騒音を減らすため除水部の上面・側面、ブロワーの周囲に防音カバーを取り付けてあります。

-オプション-

ワークと接触する除水部の衛生管理のため、紫外線殺菌灯やシャワー洗浄機を取り付けることも可能です。


<対象商品例>

真空パック・レトルトパウチ・スタンディングパウチ・缶詰・瓶詰等商品・各種洗浄後の商品・ハム・ソーセージなど


targetwork_1 targetwork_2 targetwork_4 targetwork_4

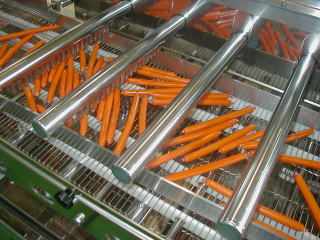

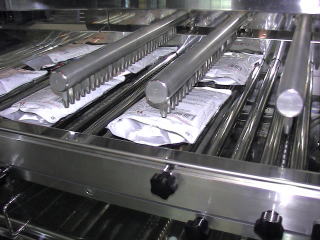

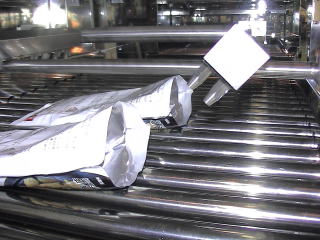

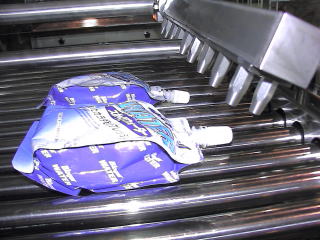

ソーセージの表面 キャップ部を重点的に スタンディングパウチ  レトルトパウチの表面

      ※スタンディングパウチ対応タイプ(JC2-SN)や、カップ・パウチ兼用タイプ(JC2-CP)もあります。


<仕様>

除水装置 JC2-WIDE ブロワー3基型 幅広コンベヤタイプ
【説明】
整列している商品を一列ごと水切りできるため、高処理量に対応できます。
(オプションで装置内自動洗浄、紫外線殺菌灯、防音カバーの取り付けが可能)


標準仕様
jc2_wide PDFカタログ表示  機械寸法 1800W*3600L*1650H
 搬送高さ  1100 mm
 除水有効幅  1200 mm
コンベヤ
スピード
 8~20 m/min
 上部ノズル
パイプ
 3列
(高さ調整ハンドル付)
 風力調整  インバーター
制御
 電源電圧  200V/50,60Hz
下部ノズル
パイプ
 3列 ベルト仕様 SUS製
チョコネット
 消費電力  13 kw/h

上写真の搬送用ネットコンベヤにはワーク洗浄用ノズル、紫外線殺菌灯・シャワー洗浄機を取り付けたタイプです。
機台長は写真右側の搬送用ネットコンベヤ(約2000m)を含みます。

<→PDFカタログ表示>

<装置動画>

動画で実際の動作を確認できます。

video_jc

前後工程を含め、特殊タイプも設計・製作しております。




<洗浄性に優れ衛生的>

ISSのネットコンベヤ式除水装置は泡洗浄ができる衛生面重視の機械です。
スイッチ部は防水仕様、フレーム・カバー類も防水性に優れています。


senzyou_eisei_1メンテナンス方法詳細へ  senzyou_eisei_2洗浄方法詳細へ  senzyou_eisei_3カバー取外し詳細へ
 ノズル・カバーは工具なしで
簡単に取外し
泡洗浄ができる フレームカバーも簡単に取外し


<ノズルの高さ調整>

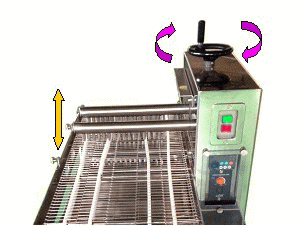

ワークの形状に合わせてハンドルを回し、ノズルの高さを調整することができます。


nozuru_tyousei ハンドルを回して、ノズルの高さを調整

お客様の生産商品・生産量に合わせて仕様を変更することも可能です。
詳しい資料をご覧になりたい方は 電話・FAX・メールでお気軽にお問い合わせ下さい。
