シャワー式 ワーク洗浄装置CONCEPT

ホーム > 製品紹介 > 機種一覧 > シャワー式ワーク洗浄装置

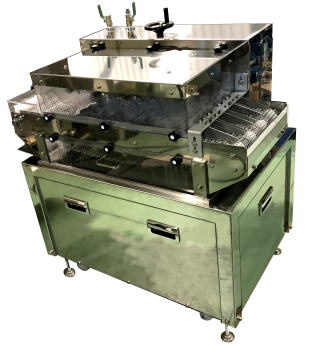

タイトルマーク シャワー式 ワーク洗浄装置

<装置概要>

ワークの表面に付着した汚れを高圧のシャワー水により洗浄する装置です。
細かいシャワー水で通常の洗浄機では取れない汚れも落とすことができます。
レトルト殺菌装置によるレトルト処理時にワークの表面に付着した汚れ(点状のもの)も落とすことができます。


<特徴>

-品質アップ・生産率アップ-

シャワー水は高圧の細かい粒子としてワークに当たりますので、通常の洗浄機では落とせないような汚れも数秒で落ちます。
痛みやすいワークでも汚れだけを落とすことができます。
洗浄時間が短縮され生産率が高まります。

-省スペース-

必要な機能を追求し、コンパクトボディに仕上げた省スペースタイプです。
搬送される課程で洗浄を行いますので、ワークは製造ラインをスムーズに流れます。

-経済的-

洗浄水はフィルターろ過により循環利用が可能です。

-温水に対応-

装置内部にスチームを投入することにより温水での洗浄もできます。

-小さなワークに対応-

独自開発の特殊なワーク押さえを使用することで、小さな小袋にも対応できます。

-除水装置と連結-

除水装置と連結することで、洗浄時に付着した水滴を除水することができます。
詳細はこちらよりご確認ください → 除水装置JCシリーズ


<対象商品例>

パウチ、ピロー袋、三方シール袋、ゼリー容器、ストロー付パウチ、カップ商品、缶詰、ペットボトル、ビン、ガラス容器、紙パック容器、ウインナー、ハム、ソーセージ、野菜、漬物、果実、魚肉、漬けタレ落しなど


<仕様>

概略仕様
wash1PDFカタログ保存  機械寸法 700W*1100L*1240H
 搬送高さ  880 ± 45 mm
 洗浄有効幅  270 mm
コンベヤ
スピード
 3~9 m/min
洗浄水 約10L/min(3ber時)
循環利用可能
機械重量 約 250 kg
 上部ノズル
パイプ
 2列
(高さ調整ハンドル付)
仕上げ
ノズル
上下 各1列  電源電圧  200V/50,60Hz 三相
下部ノズル
パイプ
 2列 ベルト
仕様
SUSチョコネット
SUSバランスネット
(選択可能)
 消費電力  約 3.0 kw/h

※機台寸法、ノズルパイプ数などは仕様により異なります。

<→PDFカタログ ダウンロード>

<装置動画>

動画で実際の動作を確認できます。

video_wash

前後工程を含め、特殊タイプも設計・製作しております。


<洗浄ノズル>

微細・高圧のシャワーでワークに表面に付着した汚れを落とします。


wash_nozuru 右:微細・高圧シャワーノズル 左:仕上げノズル

<ポンプ用フィルター>

シャワー水用ポンプのフィルターは上に引き抜くだけで簡単に取り外せ、清掃ができます。

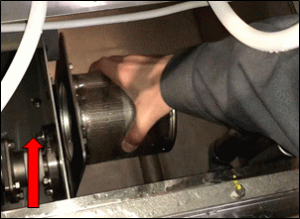

wash_filter 簡単に取り外して清掃可能

<ノズルの高さ調整>

様々な厚み・大きさの商品に対応できるように、上部洗浄ノズルの高さを簡単に調整できます。

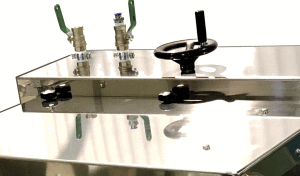

wash_handle ハンドルを回して、ノズルの高さを調整

お客様の生産商品・生産量に合わせて仕様を変更することも可能です。
詳しい資料をご覧になりたい方は 電話・FAX・メールでお気軽にお問い合わせ下さい。
